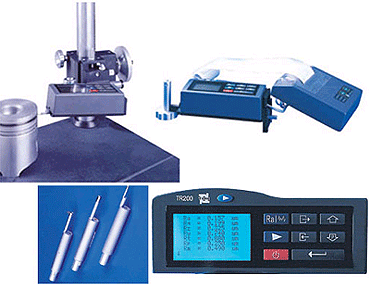

产品说明

　　 该仪器适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。

       仪器特点

　　 高精度电感传感器

　　 可测量显示13个粗糙度参数

　　 采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低

　　 机电一体化设计，体积小，重量轻，使用方便

　　 高品质锂离子充电电池，容量高，无记忆效应，连续工作大于20小时

　　 连接TA系列打印机，可以打印测量参数及轮廓

　　 标准RS232接口，可与PC机通讯

　　 可选配曲面传感器测量凹凸面，小孔传感器测量内孔粗糙度

　　 流行的菜单操作方式

　　 具有图形显示功能

　　 传感器触针位置指示

　　 带存储功能的自动关机

　　 多语言工作方式选择

        主要技术参数

　　 测量参数：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp；

　　 测量范围：Ra：0.025μ～12.5μ；

　　 显示范围：Rz、 R3z、 Ry、Rt、Rp、Rmax、：0.02μ～160μ； Sm、S：1mm

　　 tp：1～100%(%Ry)

　　 取样长度l：0.25mm, 0.8mm, 2.5mm

　　 评定长度ln：1l～5l(可选)

　　 测量行程长度：3l～7l(可选)

　　 示值误差：≤±10%

　　 示值变动性：< 6%

　　 传感器类型：电感传感器

　　 针尖角度：90°

　　 针尖半径：5μ

　　 针尖材料：金刚石

　　 最高分辨力：0.01μ

　　 可测量最小孔径：2mm

　　 可测量曲面最小曲率半径：3mm

　　 滤波器：RC、PC-RC、GAUSS、D-P

　　 标准：符合ISO/DIN/JIS/ANSI

　　 轮廓曲线：滤波轮廓、不滤波轮廓和tp曲线

　　 显示：128×64点阵液晶(带背光)，可显示全部参数及图形

　　 数据输出：标准RS232接口，可连接PC机和打印机

　　 打印轮廓放大比：Vv：200x～20000x Vh：20x、50x、200x

　　 电池容量：10000mAh(大于3000次测量)

　　 充电电压：220V，50Hz

　　 工作温度：5～40℃

　　 主机外形尺寸：141mm×56mm×48mm

　　 主机重量：440克

       标准配置

　　 TR200主机

　　 TS100标准传感器

　　 多刻线标准样板

　　 电源适配(220V，50Hz)

　　 护套

　　 支架

　　 通讯电缆

　　 改锥

　　 使用说明书

　　 合格证书

　　 包装箱

        可选附件

　　 TS110曲面传感器　TS120小孔传感器

　　 TA610测量平台　TA620测量平台 TA630微调平台 TA631微调平台

　　 TA220s打印机　TA210打印机

　　 磁性表座连接轴

　　 PC软件(Data View for TR200)

　　 延长杆

　　 侧向转接杆

　　 连接体部件
