仪器特点

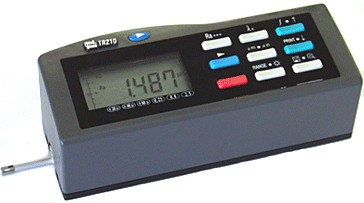

TR210手持式粗糙度仪是北京之峰科技有限公司开发的一个新产品，该仪器适用于生产现场，科研实验室和工厂计量室。可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出来。本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》。

性能特点

●多参数测量：Ra、Rz、Rq、Rt

●高精度电感传感器

●RC、PC- RC、GAUSS、D-P四种滤波方式

●符合ISO和GB标准

●段码液晶显示器，具有背光功能

●人机对话，界面直观、操作极其简单

●采用DSP芯片进行控制和数据处理，速度快，功耗低

●内置锂离子充电电池及控制电路，容量高、无记忆效应，充电时间短,连续工作时间长,大于20小时

●机电一体化设计，体积小，重量轻，使用方便快捷

● 带有测值存储功能及存储数据查询

● 内置标准RS232接口可连接TA220s打印机，可打印全部参数

● 具有自动关机、多种提示说明信息

● 可选配曲面传感器、小孔传感器、深槽传感器、测量平台、接长杆等附件。

主要技术参数

测量参数：Ra、Rz、Rq、Rt

取样长度：0.25mm，0.8mm，2.5mm三挡可选

评定长度中含有5个取样长度(5L)

测量范围Ra：0.025-12.5(μm)

量程范围：160μm

触针角度：90°

导头纵向半径：45mm

针尖材料：金刚石

针尖半径：5μm±1μm

触针测力：4mN(0.4gf)

最大驱动行程：18mm/0.71inch

驱动速度

测量时： 当取样长度= 0.25mm　　Vt=0.135mm/s

　　　　 当取样长度= 0.8mm　　 Vt=0.5mm/s

　　　　 当取样长度= 2.5mm　　 Vt=1mm/s

返回时： V=1mm/s

示值误差不大于±10%

示值变动性不大于6%

测量量程范围和分辨力

测量范围  分辨力

±20μm  0.01μm

±40μm  0.02μm

±80μm  0.04μm

外形尺寸和重量

外形尺寸为：140mm×52mm×48mm，重量约440g

标准配置

主机、标准传感器、电源适配器、改锥、RS232通讯电缆、传感器护套、可调支架、Ra值标准样板。
