产品说明

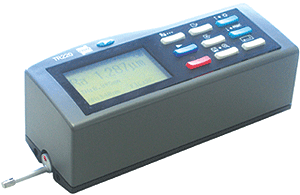

TR220手持式粗糙度仪是我公司开发的一个新产品，该仪器适用于生产现场，科研实验室和工厂计量室。可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示全部测量结果及图形，并可在打印机上输出，亦可与PC机进行通讯。在仪器里可以对测值进行存储及存储数据查询。

 功能特点

● 高精度电感传感器；

●可测量显示19个粗糙度参数；

● 采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低；

●高品质锂离子充电电池，容量高，无记忆效应，连续工作大于20小时；

●连接TA220S打印机，可以打印测量参数及轮廓图形；

●标准RS232接口，可与PC机通讯；

● 中英文菜单式操作界面；

●LCD图形显示功能；

●传感器触针位置指示；

● 带存储功能的自动关机；

● 带有测值存储功能及存储数据查询功能；

●带有系统自检功能；

●可自定义系统时钟，开机时显示当前时钟，存储测量值时显示时间；

●可测量Rk参数及显示Rk曲线图。

        主要技术参数

        测量参数：Ra、Rq、Rz、Rt、Rp、Rv、Ry、RS、RSm、RSk、Rz(JIS)、R3z、Rmax、RPc、Rk、Rpk、Rvk、Mr1、Mr2；

　　 测量范围：Ra：0.025μm～12.5μm；  Rz、R3z、Ry、Rt、Rp、Rmax、Rv、Rz(JIS)：0.02μm～160μm；  RSm、RS：1mm； Rmr：0～100%(%Ry)；  RSk：0～100%；

　　 最高分辨力：0.01μ；

　　 取样长度l：0.25mm，0.8mm，2.5mm，自动；

　　 评定长度ln：1l～5l(可选)；

　　 测量行程长度：3l～7l(可选)；

　　 最大驱动行程：17.5mm/0.71inch

　　 示值误差：≤±10%；

　　 示值变动性：< 6%；

　　 传感器类型：电感传感器；

　　 针尖角度：90°；

　　 针尖半径：5μm；

　　 针尖材料：金刚石；　　

　　 配TS120可测量最小孔径：2mm；

　　 配TS110可测量曲面最小曲率半径：3mm；

　　 配TS130可测量沟槽、台阶最大深度：3mm；

　　 配TS131可测量沟槽、台阶最大深度：10mm；

　　 滤波器：RC、PC-RC、Gauss、D-P；

　　 标准：符合ISO和GB标准，兼容DIN、ANSI、JIS；

　　 轮廓曲线：滤波轮廓、不滤波轮廓、支承率曲线、Rk参数图形、直接轮廓；

　　 显示：128×64点阵液晶(带背光)，可显示全部参数及图形；

　　 数据输出：标准RS232接口，可连接PC机和打印机；

　　 打印轮廓放大比：Vv：200x～20000x Vh：20x、50x、200x；

       充电电压：220V，50Hz；

　　 工作温度：0～40℃；

　　 主机外形尺寸：140mm×56mm×48mm；

　　 主机重量：440克。

       标准配置

　　 TR220主机

　　 TS100标准传感器

　　 多刻线标准样板

　　 电源适配(220V，50Hz)

　　 传感器护套

　　 可调支架

　　 改锥

　　 使用说明书

　　 合格证书

　　 包装箱

       可选附件

　　 TS110曲面传感器 TS120小孔传感器 TS130深槽传感器 TS131深槽传感器

　　 TA610测量平台 TA620测量平台 TA630微调平台 TA631微调平台

　　 TA220s打印机 TA210打印机

　　 磁性表座连接轴

　　 PC软件(TIMESurf for TR220)及通讯电缆

　　 延长杆

　　 侧向转接杆

　　 连接体部件
