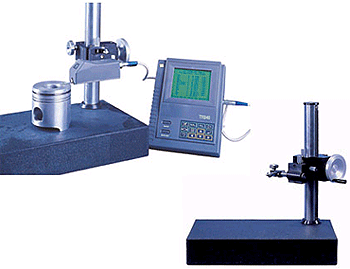

产品说明

仪器特点

整机测量精度高，垂直分辨力可达0.01μm,测试范围宽，垂直量程最大可达+40/-120μm。性能指标达到国家二级机标准，可广泛适用于各种金属与非金属加工表面的检测。本产品在遵守传统RC滤波器标准(GB6062)的基础上，增加了M1(DIN4777)，M2(DIN4776)滤波器，可由用户根据需要选择。克服了原RC滤波器造成的波形失真和相位失真，大幅度地提高了产品的准确性，扩大了测量应用范围，大大提高了仪器整机析性能。

主要技术参数

　　 测量参数：Ra、Rq、Rz、R3z 、Rt、Ry(ISO)、Ry(DIN)、Rm、Rp、Sm、S、Sk、Tp 等。

   取样长度

       (mm) 0.25 0.8 2.5  (inch) 0.01 0.03 0.1

　　 评定长度Ln：3～5Cut-off；

　　 扫描长度Lt：5～7Cut-off；

　　 最大行程长度Ltmax：17.5(mm)/0.7(inch)；

　　 最小行程长度Ltmin:1.3(mm)/0.052(inch)；

　　 仪器示值误差：≤±10%；

　　 仪器示值变动性：< 6%；

　　 触针：金刚石圆锥；

　　 触针针尖角度：90°；

　　 针尖圆弧半径：5μm；

　　 LCD显示：160×128 点(带背光)；

　　 串行接口：3线RS232接口；

　　 工作电压：7.2 V；

　　 工作电流：< 120mA；

　　 背光工作电流：< 60mA；

　　 电源：6×1.2V 镍氢(NiMH)充电电源，容量：镍氢(NiMH)1000mAh；

　　 电源适配器：1A/12V，220V；

　　 工作环境：温度：0～40℃，相对湿度：＜90% 重量(主机、驱动器及传感器)：约1700g；

　　 外形尺寸(主机)：230mm×180mm×50mm

        主要功能

　　 数据文件存储功能。可存储500个粗糙度参数值及4组轮廓数据。

　　 设置参数保持功能。

　　 配有大屏幕液晶，可清晰、快捷地显示各种图形和文本；带有背光功能，可方便地用于夜间工作。

　　 用户可通过在线帮助功能求得帮助与指导。

　　 可选择三种滤波器，即RC滤波器(GB6062)和M1、M2滤波器(遵守DIN4777、DIN4776标准)。

　　 参数打印功能。可与TA210微型打印机连接，进行粗糙度参数的打印。

　　 可对外圆、内孔、轴肩、圆锥面等各种复杂表面进行测试。

　　 探头放置灵活，可全方位进行测试。

       标准配置

　　 主机　　　　　　　1台

　　 护套　　　　　　　1只

　　 传感器　　　　　　1支

　　 驱动器连接线　　　1根

　　 驱动器　　　　　　1只

　　 电源适配器　　　　1个

　　 支杆架　　　　　　1只

　　 标准块　　　　　　1块

       可选附件

　　 TS110曲面传感器

　　 TS120小孔传感器

　　 TA610测量平台

　　 TA620测量平台

　　 TA630微调平台

　　 TA631微调平台

　　 TA210打印机

　　 TA420驱动器

　　 侧向转接杆

　　 通讯电缆

　　 PC通讯软件
