一、 特点：

高低两档不同的透射照明，适应不同工件的测量要求。

特殊工艺加工的非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证。

轴流风机双向散热，超强散热功效，国产同类投影仪无可比拟的散热优势。

体积小，重量轻，占地省。

量身订做长寿命灯泡，满足连续长时间使用投影仪需求。

可选附件齐全，各种零件测量更方便、快捷。

投影屏影像为正像。

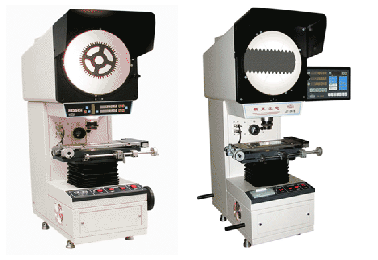

JT12A-A型带有RS232端口，JT12A-B型投影仪带有多功能数显表及微型打印机。

反射照明系统调节方便、稳定可靠、操作舒适。

工作台底座关开门设计，维护更显方便。

二、 用途：

投影仪用于对形状复杂的冲压件、齿轮、凸轮、螺纹及样板进行轮廓比较测量，使用方便，效率高，是一种常用的计量光学仪器。广泛用于包括航空、航天业在内在的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。

三、 规格参数：

投影屏使用范围（mm）：φ300

投影屏旋转范围：0°~360°

旋转角度显示当量：1′

旋转角度准确度：6′

工作台尺寸：340㎜×152㎜

X向：150mm

Y向：50mm

Z向（调焦）：80 mm

X、Y坐标准确度：（4+40L）μm，式中L为测量长度，单位：m

物镜：

物镜放大倍数 物方视场（mm） 物镜工作距离（mm）

10× φ30 75

20× φ15 69

50× φ6 26

100× φ3 26

四、选购件：

20×物镜（带20×半透半反镜）

50×物镜（带50×半透半反镜）

100×物镜（通用50×半透半反镜）

放大镜、大标尺、小标尺

1、影像边缘检测器 2、顶针架 3、V型架 4、定位压板组 5、圆工作台

五、 JT12A-A：CD202二维测量软件功能

1、 多点采集确定直线和圆 7、具有误差修正功能

2、 各几何元素预置设定 8、RS232输出功能

3、 以组合方式确定各几何元素 9、打印页面输出功能

4、 具有坐标旋转，坐标平移功能。 10、停电记忆功能

5、 Z轴可设定为传感器长度值或编码器角度值。11、各几何元素可存储，调用

6、 极坐标/直角坐标转换功能

六、 JT12A-B：多功能数显表功能

一、 采集功能：采集元素类型、点、线、圆和圆规散 四、形位公差处理功能：

二、 构建功能：采集的点构造直线、圆和圆弧 （1）圆的圆度和圆弧圆度

三、 组合计算功能： （2）直线度测量

（a）“点”与“点”组合计算两点距及中点坐标 （3）同轴度测量

（b）“点与线”组合计算点线距 （4）对称度测量

（c）“线与线求交”组合计算交点坐标及夹角 （5）位置度测量

（d）“线与线求中”组合，给出两直线中的中线信息（6）螺纹测量

（e）“圆与圆”组合给出（相切、相交、相离） （7）坐标平移旋转

（f）“圆与直线”组合给出（相切、相交、相离） （8）信息编辑
