一、 特点：

1、 现代造型设计，结构紧凑，操作方便。

2、 长度、角度实现测量数字化。

3、 非球面聚光照明，视场明亮，照明均匀，图象清晰。

4、 多功能数显系统，仪器带有 RS232 接口及数据处理软件。

5、 强力排热系统，散热效果好，性能更稳定。

6、 采用高亮度，长寿命照明光源。

二、 用途：

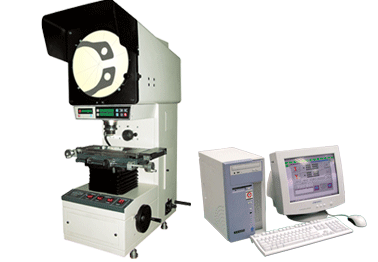

光学投影仪用于对形状复杂的冲压件，齿轮、凸轮、螺纹及样板进行轮廓比较测量，使用方便，效率高，是一种常用的计量光学仪器。广泛用于包括航空、航天业在内的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。

三、 规格参数：

投影屏尺寸：φ 300mm

投影屏旋转范围： 0 ° ~360 °

旋转角度显示当量： 1 ′

旋转角度准确度 :6 ′

工作台尺寸： 340 × 152mm

X 坐标行程： 150mm

Y 坐标行程： 50mm

Z 坐标（调焦）行程： 80mm

X 、 Y 坐标准确度： (4+40L) μ m 式中 L 为测量长度，单位： m

物镜：

四、 主要附件：

10 ×物镜： 10 ×物镜反光镜

50mm 标准玻璃尺 360 mm 普通玻璃尺

放大镜 压紧组（ 4 件）

JT12A-C 带有二维测量软件

五、 选购件：

20 ×物镜 20 ×物镜反光镜组

50 ×物镜 50 ×物镜反光镜组

100 ×物镜 100 ×物镜反光镜组

1 、 DJ1 寻边器 2 、 顶针架 3 、 V 型架 4 、定位压板组 5 、圆工作台

六、 JT12A-C 、 CD202 二维测试软件功能。

一、 采集功能：采集元素类型、点、线、圆和圆弧。

二、 构建功能：采集的点构造直线、圆和圆弧。

三、 组合计算功能：

(a) “点”与“点”组合计算两点距及中点坐标。

(b) “点与线”组合计算点线距

© “线与线求交”组合计算交点坐标及夹角。

(d) “线与线求中”组合，给出两直线的中线信息。

(e) “圆与圆”组合给出（相切、相交、相离）

(f) “圆与直线”组合给出（相切、相交、相离）

七、 形位公差处理功能：

(1) 圆的圆度和圆弧圆度。

(2) 直线度测量。

(3) 同轴度测量。

(4) 对称度测量。

(5) 位置度测量。

(6) 螺纹测量。

(7) 坐标平移旋转。

(8) 极坐标变换。

(9) 信息编辑。
