一、 特点：

1、 现代造型设计，结构紧凑，操作方便。

2、 长度、角度实现测量数字化。

3、 非球面聚光照明，视场明亮，照明均匀，图象清晰。

4、 多功能数显系统 , 带有 DS-3000 数显箱及微型打印机

5、 强力排热系统，散热效果好，性能更稳定。

6、 采用高亮度，长寿命照明光源。

二、 用途：

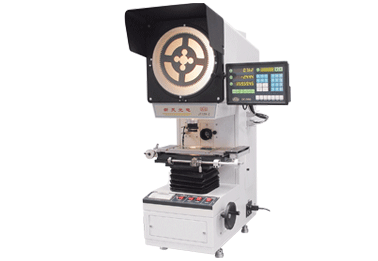

光学投影仪用于对形状复杂的冲压件，齿轮、凸轮、螺纹及样板进行轮廓比较测量，使用方便，效率高。是一种常用的计量光学仪器。广泛用于包括航空、航天业在内的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。

三、 规格参数：

投影屏尺寸：φ 300mm

投影屏旋转范围： 0 ° ~360 °

旋转角度显示当量： 1 ′

旋转角度准确度 :6 ′

工作台尺寸： 340 × 152mm

X 坐标行程： 150mm

Y 坐标行程： 50mm

Z 坐标（调焦）行程： 80mm

X 、 Y 坐标准确度： (4+40L) μ m 式中 L 为测量长度，单位： m

物镜：

四、 主要附件：

10 ×物镜： 10 ×物镜反光镜

50mm 标准玻璃尺 360 mm 普通玻璃尺

放大镜 压紧组（ 4 件）

JT12A-Z 带有微型打印机

五、 选购件：

20 ×物镜 20 ×物镜反光镜组

50 ×物镜 50 ×物镜反光镜组

100 ×物镜 100 ×物镜反光镜组

1 、 DJ1 寻边器

2 、 顶针架

3 、 V 型架

4 、 定位压板组

5 、 圆工作台

六、 JT12A-Z 多功能数显表功能

1 、 多点采集确定直线和圆。

2 、 各几何元素预置设定。

3 、以组合方式确定各几何元素。

4 、具有坐标旋转，坐标平移功能。

5 、 Z 轴可设定为传感器长度值或编码器角度值。

6 、具有用户自编程功能。

7 、极坐标 / 直角坐标转换功能。

8 、光栅传感器线性修正，区段线性修正功能。

9 、 RS232 输入功能。

10 、打印页面输入功能。

11 、停电记忆功能。

12 、各几何元素可存储，调用。
