一、 用途

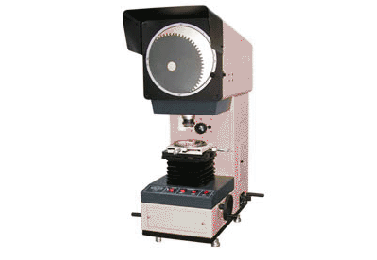

本仪器能高效地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。

二、 仪器的规格参数：

1、 投影屏：

投影屏尺寸（ mm ）φ 300

投影屏旋转范围 0 °～ 360°

2、物镜：

放大倍率

 10 ×

 20 ×（选购）

 50 ×（选购）

 100 ×（选购）

物方线视场

 φ 30mm

 φ 15mm

 φ 6mm

 φ 3mm

物方工作距离

 75.2mm

 69.6mm

 27.0mm

 26.2mm

放大倍率误差： 0.08%

3、 工作台

X 坐标行程 0 ～ 50mm 分划值 0.01mm

Y 坐标行程 0 ～ 50mm 分划值 0.01mm

Z 坐标行程 0 ～ 60mm （调焦行程）

圆工作台旋转范围： 0 °～ 360 °

圆工作台旋转分划值： 1 °

游标分划值： 2 ′

X 、 Y 坐标示值准确度（ 4+40L ）μ m

其中 L 为测量长度，单位： m

旋转角度准确度： 6 ′

3、 照明光源：

4、 透射照明 12v 100w 卤钨灯

反射照明 24v 150w 卤钨灯

5、 外形尺寸：长×宽×高

480 × 780 × 1150mm

6、 仪器重量： 110kg
